OMCA TR40/300 Фреза

Ведущие зубья, идентичные для моделей 12/120, 20/200 и 40/300, выпускаются в 4 типах и 2 профилях. Типы 1, 2, 3 используются для определения различных диаметров привода (D). Тип 4 поставляется целиком, что позволяет заказчику получить зубья различной формы. Он также используется для работы с мягкими материалами, ограничивая проникновение. Типы 1 и 2 поставляются с правым или левым профилем. Типы 3 и 4, будучи симметричными, поставляются с одним профилем, который используется как для правого, так и для левого вращения. На каждой модели привода, используя 5 рядов зубьев и точно: 1-D, 2-D, 3, 1-S, 2-S, можно охватить весь диапазон работы как для правого, так и для левого вращения. При заказе всегда необходимо указывать артикул, тип и профиль. Зубья для захвата (идентичные для моделей 12/120, 20/200 и 40/300) поставляются в 4 типах и 2 профилях. Типы 1, 2, 3 используются для определения различных диаметров захвата деталей (D). Тип 4 поставляется без фасок, что позволяет заказчику изготавливать зубья различной формы. Типы 1 и 2 поставляются для вращения вправо или влево. Типы 3 и 4 (симметричные) могут использоваться для вращения вправо и влево. Для каждого захвата, используя 5 комплектов зубьев, т.е.: 1-D, 2-D, 3, 1-S, 2-S, можно охватить весь диапазон захвата как для вращения вправо, так и влево. В заказе всегда необходимо указывать номер изделия, тип и профиль. Пример: зубья типа 2 с правым профилем - арт. 114/2/D. Пример: Зубья типа 2 с правым профилем - арт. 114/2/D.

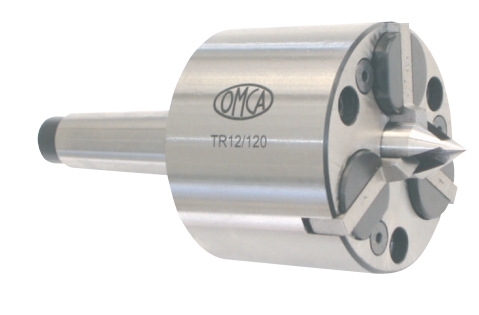

Модель Guy TR с удлинителем TNC выпускается в двух вариантах и ​​трех размерах: 12/120, 20/200, 40/300, что позволяет удовлетворить любые требования к токарной обработке. Guy TR используется на параллельных токарных станках, копировальных станках и токарных станках с одним копировальным устройством. Guy TNC с удлинителем используется на токарных станках с двумя копировальными устройствами и на токарных станках с числовым программным управлением. Модель 12/120 поставляется с конусом Морзе 4 или 5. Модель 20/200 поставляется только с конусом Морзе 5. Модель 40/300 поставляется только с конусом Морзе 6. Доступны два типа (удлинитель TR и TNC) и три размера (12/120, 20/200, 40/300), что позволяет удовлетворить любые требования к токарной обработке. Тип TR используется на центровых токарных станках и копировальных станках с одним копировальным устройством. Удлинитель типа TNC устанавливается на копировальные токарные станки с двумя копировальными приспособлениями и на токарные станки с ЧПУ. Размер 12/120 поставляется с MT 4 или 5, размер 20/200 — только с MT 5, размер 40/300 — только с MT 6. Все приводы могут зажиматься по внешнему диаметру с помощью самоцентрирующегося патрона или фланцевым способом через отверстия, предусмотренные сзади. Заготовки могут обрабатываться без осевого биения. Все типы могут зажиматься по внешнему диаметру с помощью самоцентрирующегося патрона или фланцевым способом через задние отверстия. Заготовки обрабатываются за одну операцию с сокращенным временем зажима и с идеальной концентричностью. Заготовки могут загружаться при работающем шпинделе или с помощью автоматического загрузчика. Фиксация заготовок обеспечивается двумя сопутствующими факторами: - Центрирование заготовок с помощью упруго нагруженной центральной точки. - Протягивание заготовок с помощью зубьев, расположенных по кругу, за одну операцию, что сокращает время зажима. Загрузку деталей можно производить вручную или с помощью автоматического загрузчика при работающем шпинделе. Для зажима и привода используются два одновременно работающих компонента: - Подпружиненный центр зажимает деталь. - Зубья, расположенные на рабочей поверхности привода вокруг центра, приводят деталь в движение.

Благодаря механической компенсации, все зубья захватывают поверхность заготовки, даже если она обработана под углом или имеет неровности. Среднее расстояние между рабочей поверхностью привода и заготовкой на передней части привода постоянно, что обеспечивает точность обработки. Эта точность не зависит от размера центрирующих отверстий. Нагрузка пружины на центр может быть адаптирована к весу заготовки с помощью установочного винта, расположенного в задней части привода. Зубья имеют асимметричную заточку для обеспечения максимальной эффективности. Они могут использоваться как для вращения по часовой стрелке, так и против часовой стрелки. Зубья, используемые для вращения по часовой стрелке деталей малого диаметра, используются для вращения против часовой стрелки деталей большого диаметра и наоборот. Зубья механически самокомпенсируются и всегда поддерживают каждый из них, прижимая перемещаемую деталь, даже если она вырезана косо или неровно. Зубья имеют постоянное среднее расстояние от поверхности толкателя и гарантируют точность плеч, точность которой никоим образом не зависит от размера центров. Упругая нагрузка на центральный наконечник может быть изменена и адаптирована к весу перемещаемой детали с помощью регулировочного винта, расположенного в задней части привода. Зубья заточены асимметрично (пилообразно), что обеспечивает превосходную производительность. Они используются для левого и правого вращения. Зубья, используемые для правого вращения при малых диаметрах, используются для левого вращения при больших диаметрах и наоборот. В стандартную комплектацию входит необработанный зуб привода (тип № 4), которому пользователь может придать любую необходимую форму.

Характеристики TR40/300
